本系统主要应用于炉身冷却壁和中小套的检漏。高炉冷却系统漏水，严重地威协着高炉生产。若不及时发现和处理，使高炉生产技术经济指标和炉体寿命大为降低。目前高炉检漏技术仍停留在传统的人工闭水试燃煤气法。查漏耗时较长，且在煤气区工作对人身极不安全。所以，采用安全又快速的检漏方法势在必行。检漏仪表能够在冷却壁漏水的第一时间发出报警，从而快速进行确认并控制漏水。高炉冷却水检漏根据原理的不同分为流量差法和气体分析法两种方式：流量差方式    -----主要应用于中小套冷却系统检漏 ，气体分析方式-----主要应用于冷却壁的检漏。

       流量差法检漏方式

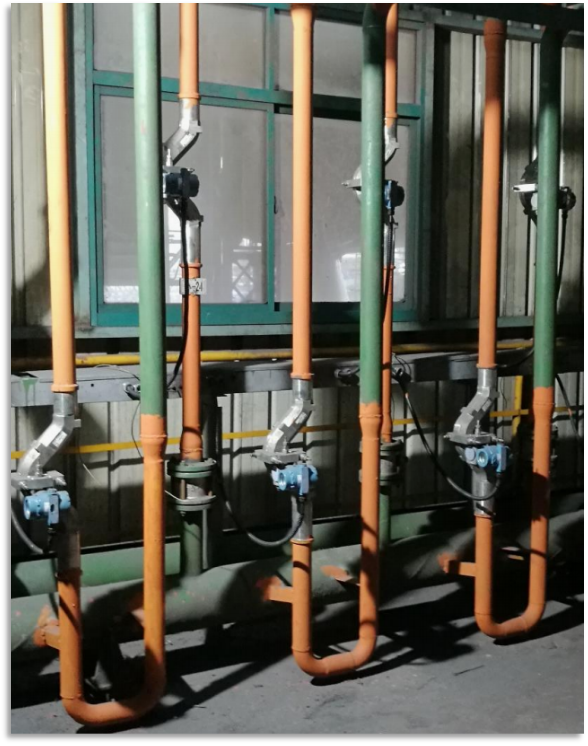

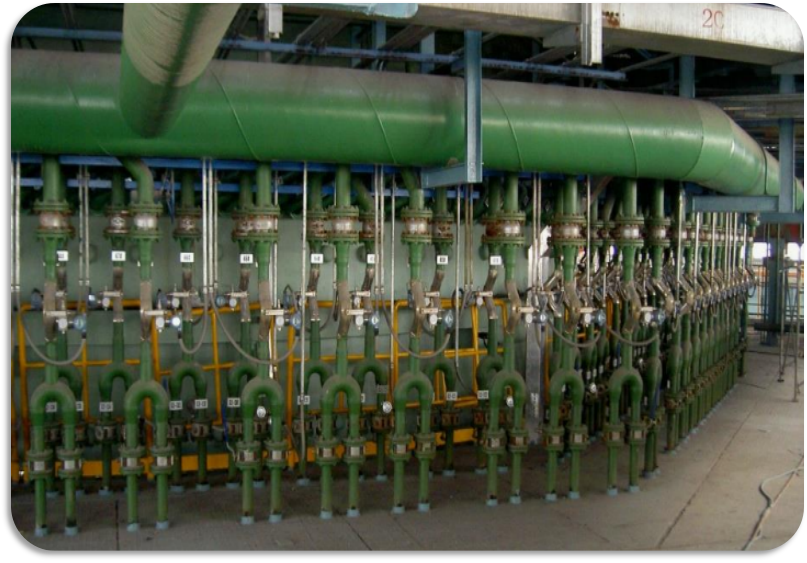

       系统概述：该系统检漏的原理基于流量差法实现，即在进水和排水管上分别安装高精度的弯管流量计，实时监测进出水流量和流量差。当被监测的管路发生破损泄漏后，出水流量计会反映出流量下降，进水与出水流量差上升报警，提示生产人员到现场对该水冷管路进行检查确认并控制漏水量。

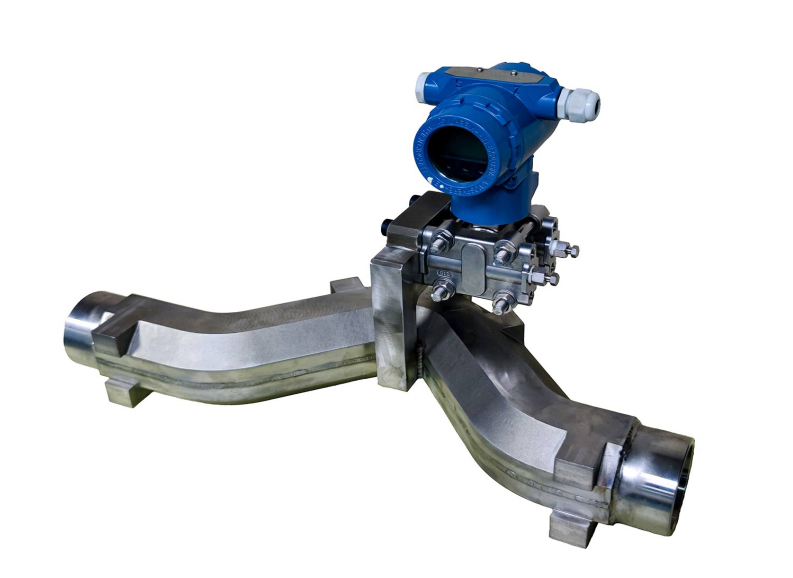

      产品介绍：高精度数字化管段式流量计（型号：BCM-WGQ），是一种差压式的流量计，是利用流体流经弯管传感器产生离心力的原理来测量流体流量的。该流量计由传感器、阀组和变送器三部分组成。利用小型一体化的阀组将差压变送器与弯管传感器连接在一起，具有外形结构紧凑，占用空间小的特点。这种结构形式不仅避免了在安装过程中的不便,也使因导压管过长所容易发生的种种隐患得到了比较合理的解决，安装更加方便快捷，调试简单，运行稳定可靠。

      系统功能：1、高精度弯管流量计实时监测冷却水系统进出水流量

                                2、实时计算对应的进出水流量差，并设置报警阈值

                                3、并行获取数据，保证进出水数据同时采集

                                4、B/S架构开发，同时开放相应数据接口，供业主调用

       气体分析检漏方式

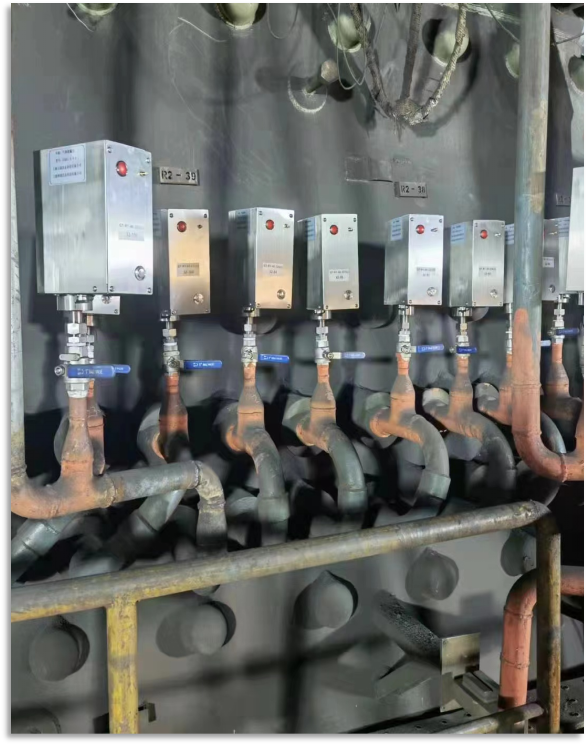

       系统概述：本系统原理是基于高炉煤气捕捉分析法。即在高炉炉身冷却壁的每条排水支管水平段上安装一台CO气体检漏仪，实时监测每根水管内是否窜入气体，且对该气体进一步分析，确认是否含有高炉煤气，从而实现冷却壁的检漏目的。

          气体中CO煤气浓度达到设定值时，气体检漏仪产生报警指示，并向中控室发出报警信号，警示该条冷却通道可能已经出现了破损。

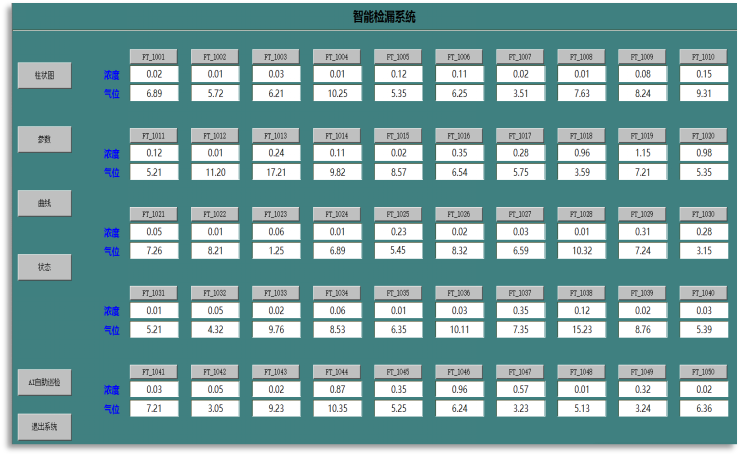

       系统功能：1、高精度气体分析检漏仪实时监测冷却水CO浓度

                                 2、当浓度超过报警阈值，系统自动报警

                                 3、检测仪表通过Lora无线传输数据，组网灵活

                                 4、检测精度高，大于99.5%
