系统概述：目前，国内很多高炉泥炮的打泥量是由竖式机械滑道指示装置进行显示的，这种指示装置的缺点是指示刻度少、误差大，操作者很难把握好每一炉次泥炮的实际打泥量， 容易造成铁口深度不稳定，开铁口难度增大，不仅浪费炮泥，而且增加了钻头、钻杆的消耗量，严重影响高炉正常出铁时间。此外，长期控制不好打泥量，还会使得铁口工作不稳定，铁口局部温度升高，严重的还会诱发炉缸烧穿事故。

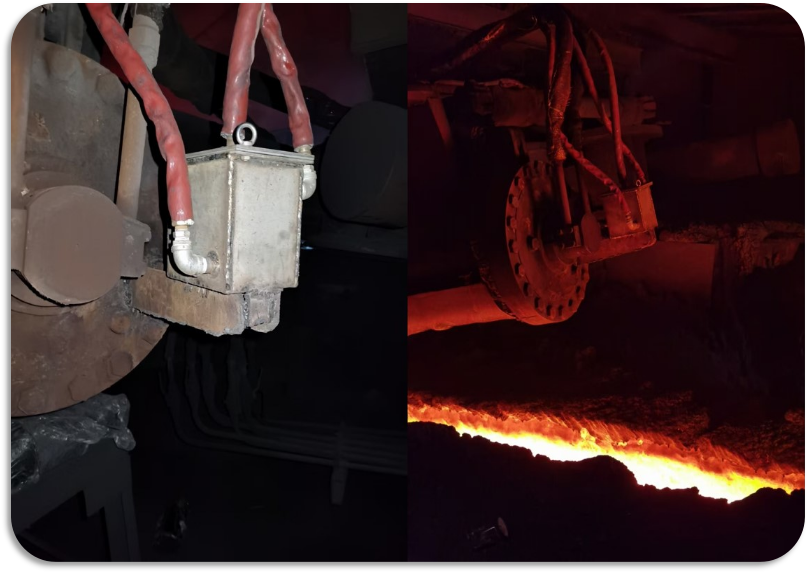

         本系统采用全自动数字检测技术，让用户直观的在现场大屏上看到泥泡行程和打泥量数据。数字采集监测箱安装在泥炮泥缸尾部，数据通过PLC采集，并显示在现场LED屏。为保证传感器在高温环境下长期稳定运行，现场采用水冷及风冷设计，同时现场带温度超限声光报警装置。

       系统功能：

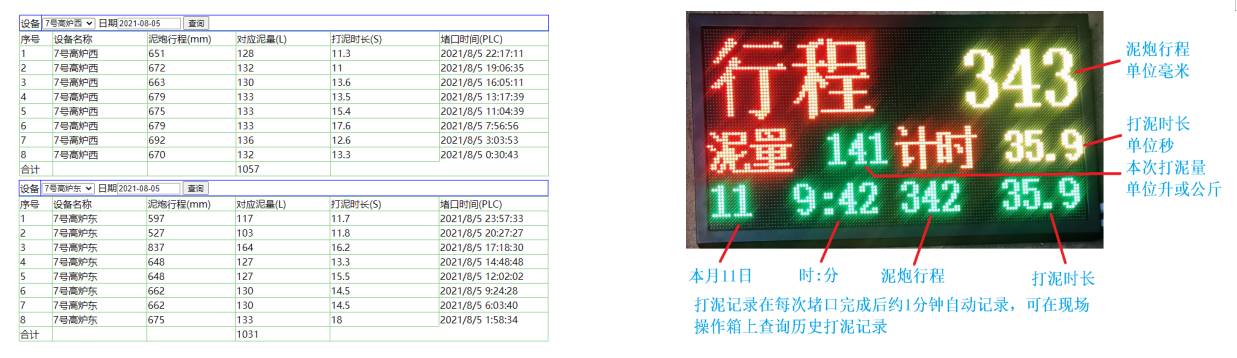

       （1）实时显示泥缸的行程(精确到毫米)、对应的泥量（体积或重量）、打泥时长和最近打泥记录

       （2）每次堵口，泥炮行程、打泥量、打泥时长会自动记录，可以在现场显示屏上或手机电脑上查询历史记录

       （3）行程测量采用位移传感器，测量准确可靠，不受液压系统工况变化和油缸漏油、内泄等异常情况的影响

       （4）经过不断改进，能够在高温环境中长期稳定可靠运行
